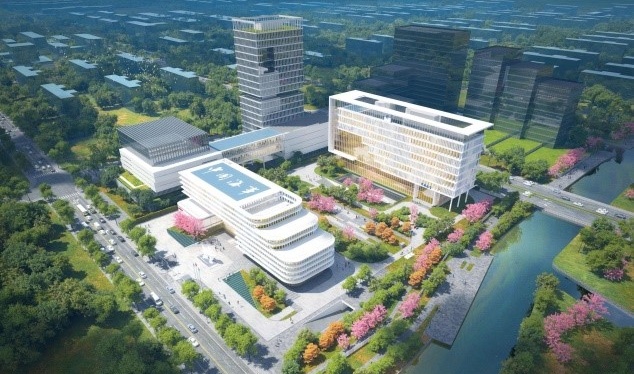

  船員培訓教育基地項目位于濟南起步區大橋片區總部經濟區，總建筑面積31073.11㎡，其中地上建筑面積21325.88㎡，地下建筑面積9747.23㎡。是交通運輸部“十四五”期間交通運輸支持系統重點規劃建設項目、國家級船員考試評估中心之一。項目建成后，將打造區域性海事服務中心及對外開放性平臺，進一步推動濟南市航運經濟發展，提升濟南城市首位度，助推“海洋強省”戰略實施，為黃河流域生態保護和高質量發展貢獻力量。

服務內容

  同圓咨詢?yōu)楸卷椖刻峁┤^程數字技術咨詢服務，根據勘察、設計、施工各個階段的特點，確定了項目BIM應用的重難點。通過數字化+專業化的深度融合，將數字技術融合到項目建設全過程的各個階段?；贐IM模型進行設計協同、優化，施工模擬、驗證，實現了項目建設全過程BIM應用的落地。數字化協同管理平臺深度應用，提升項目全過程管理的效率、集成建設過程信息、打破信息壁壘，實現了項目全過程咨詢的數字化轉型、升級。

2、勘察、方案設計階段應用—無人機傾斜攝影，助力方案設計

  無人機傾斜攝影模型，可以協助方案設計團隊準確、直觀地提取項目現狀地形信息、周邊市政道路信息、建筑物、構筑物及自然資源信息。

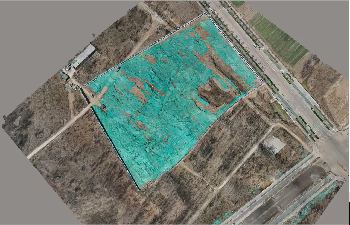

傾斜攝影現狀模型

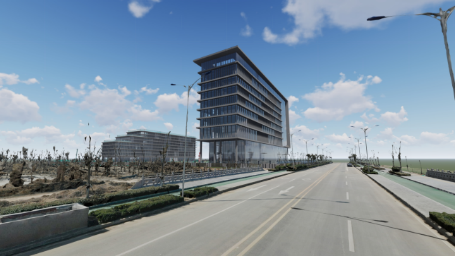

  運用方案BIM模型結合傾斜攝影現狀模型，對設計方案建成后效果進行漫游、模擬。利用BIM可視化的優勢直觀展示項目建成后的效果及與周邊環境的關系，協助方案團隊設計。

3、初步、施工圖設計階段應用—各專業設計協同，為項目提質增效

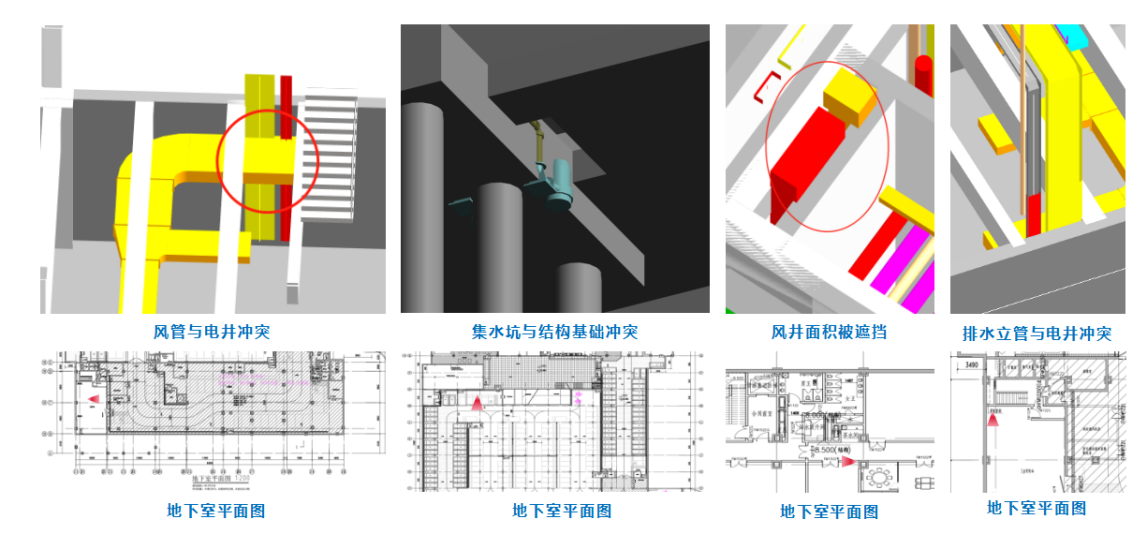

設計驗證

  建立建筑、結構、機電專業的三維幾何實體模型，搭建BIM模型作為便捷的可視化溝通工具，通過模擬建造提前發現設計圖紙中的顯性及隱存問題，為后期工作開展提供可靠保障。通過BIM驗證，優化設計問題150余條。

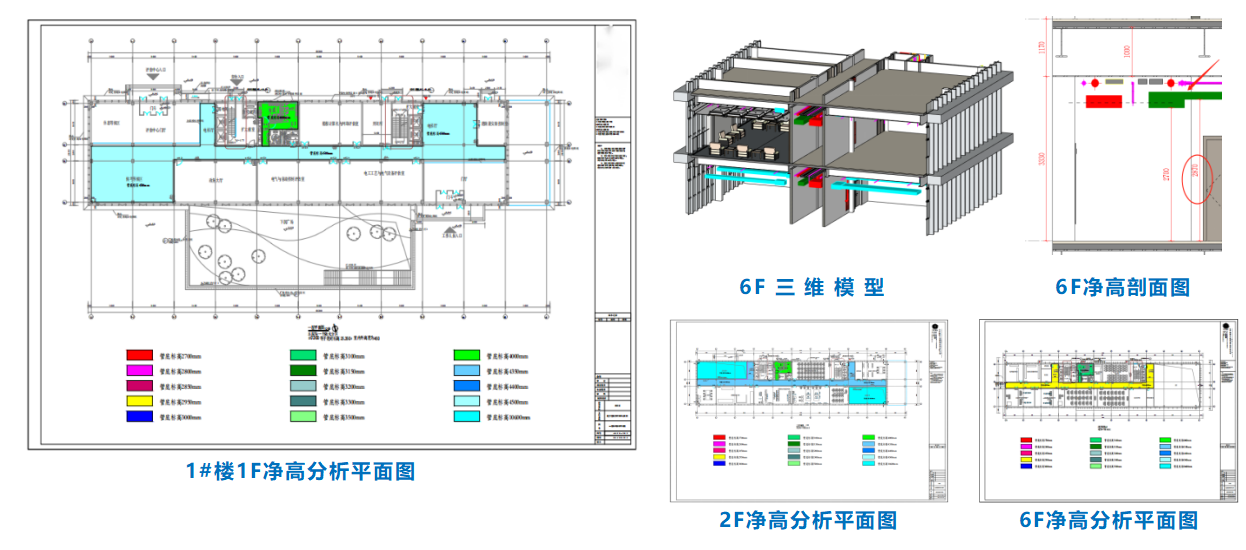

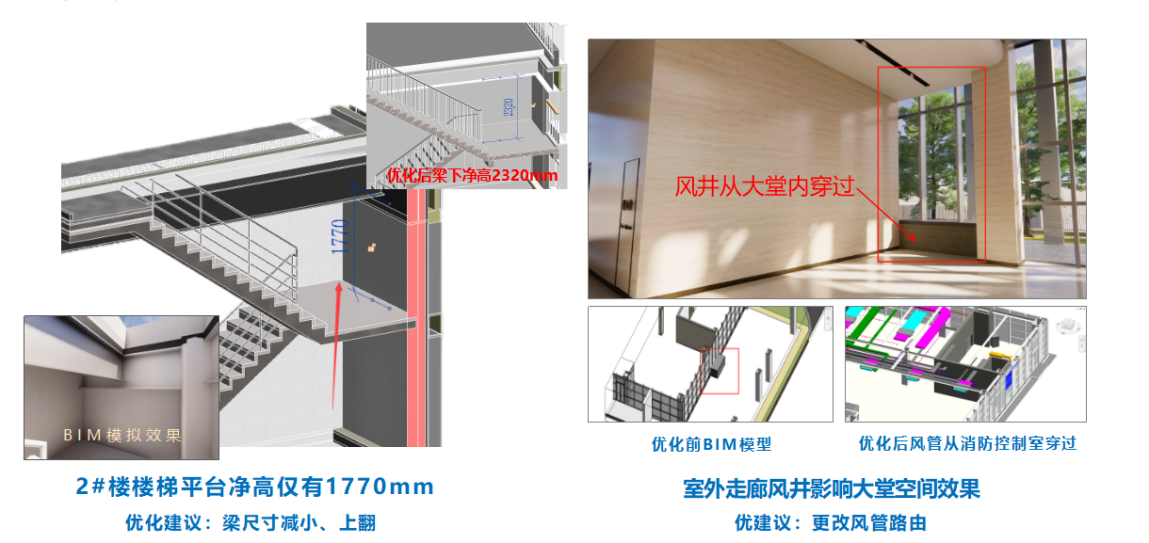

凈高分析

  通過BIM模擬預建造，可以形象、直觀、準確地表現出每個區域的凈高，對各區域（凈高要求高、管線密集、結構不利區域）初步管線排布進行凈高分析，提前發現不滿足凈高要求、功能和美觀需求的部位，出具協調解決方案，與設計方進行溝通做出相應調整。

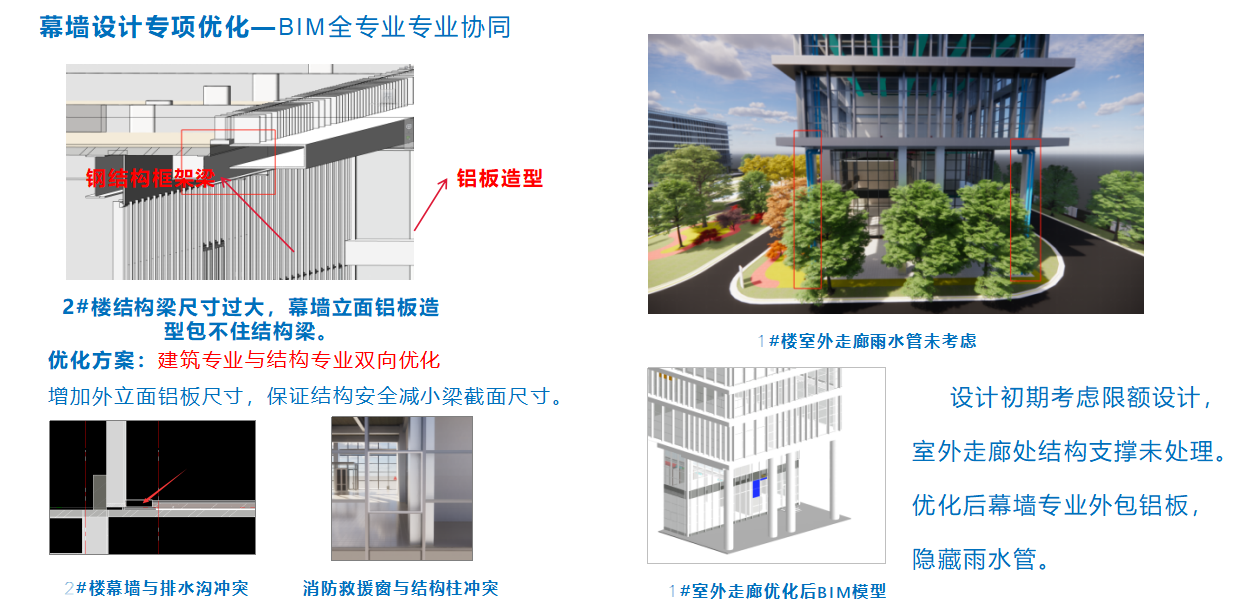

幕墻設計專項BIM應用

  將幕墻專項設計BIM模型與主體設計BIM模型進行協同設計，優化幕墻專項設計與主體設計，保證建筑立面效果與幕墻設計方案順利執行。

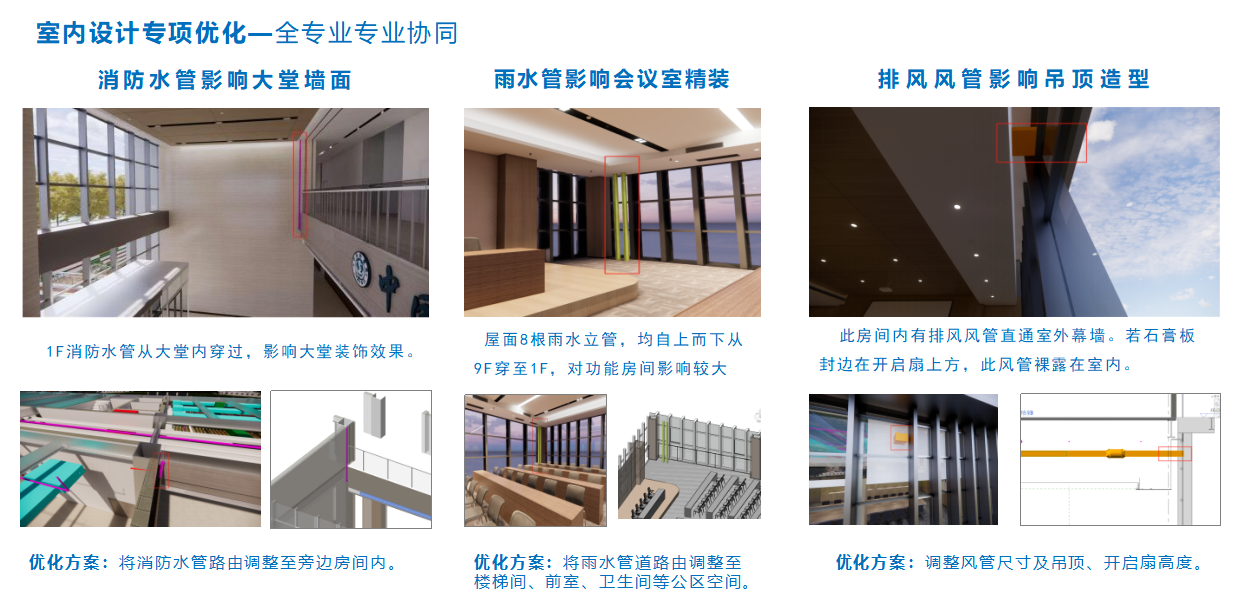

室內設計專項BIM應用

  初步設計階段建立室內設計模型，對精裝、幕墻、建筑、結構、機電等BIM模型進行協同設計，優化精裝、機電等專業設計。把控室內設計細節，提升項目品質。

景觀設計漫游

  通過三維模型創建，對設計方案進行可視化分析和優化。代替以往設計效果圖的靜態方式，更直觀地展現設計理念與整體效果，為業主方與設計師搭建溝通橋梁。

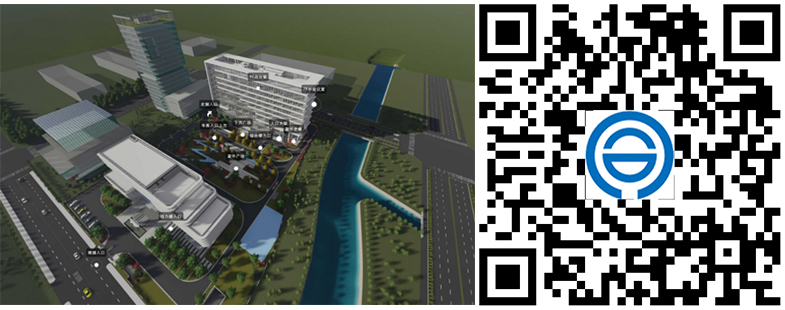

專項設計全景展示
  基于BIM全景VR技術的二維碼應用，能夠直觀展示項目建筑方案、建成效果。

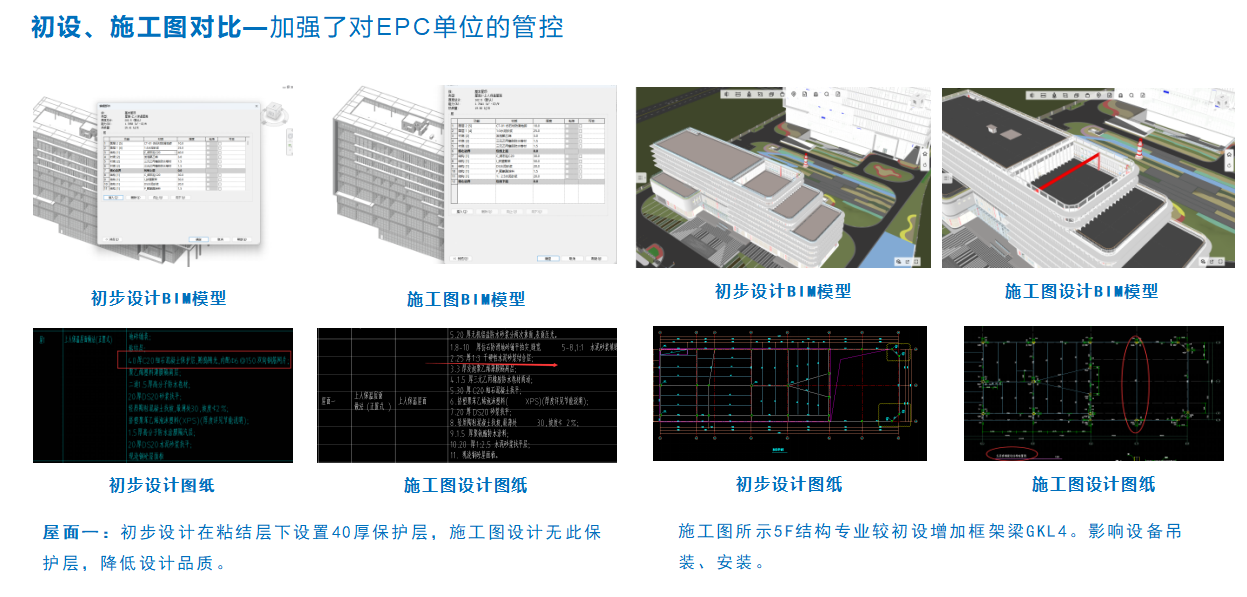

初設施工圖BIM模型對比
  基于初步設計BIM模型深化施工圖設計BIM模型，通過兩階段BIM模型比對，保證方案設計、初步設計圖紙的落實，保證項目的品質。

4、施工階段應用—通過BIM模擬驗證，從根本上解決施工中的痛點

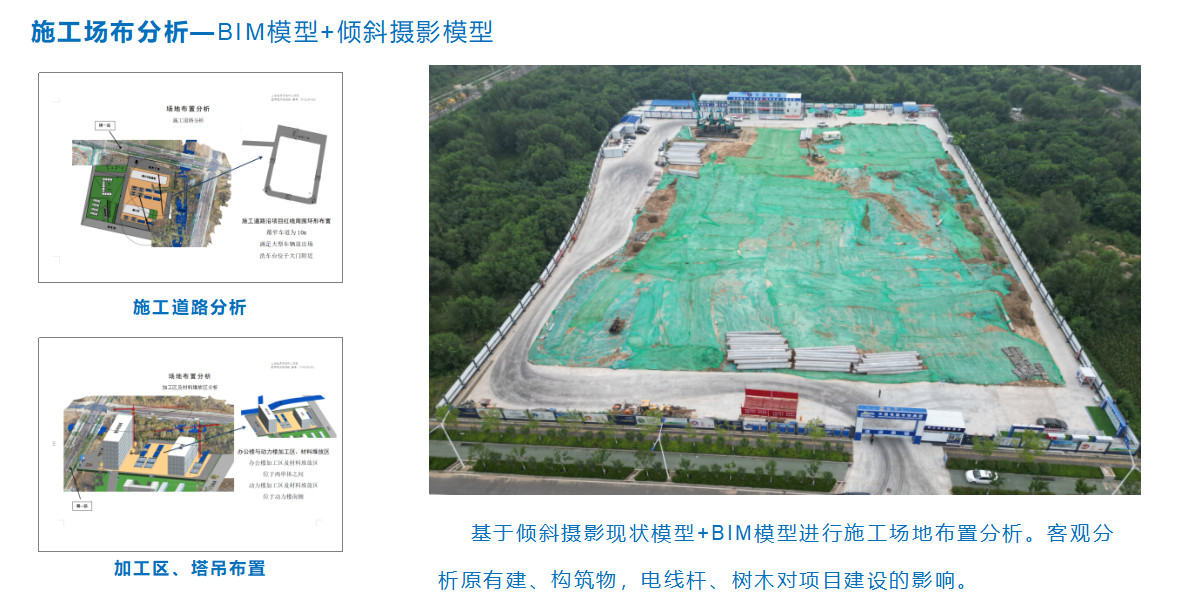

場地布置

  建立施工場布模型，驗證、優化施工模擬場地臨設、道路布置方案、塔吊布置方案，以達到布置緊湊、減少運距、方便生產的目的。

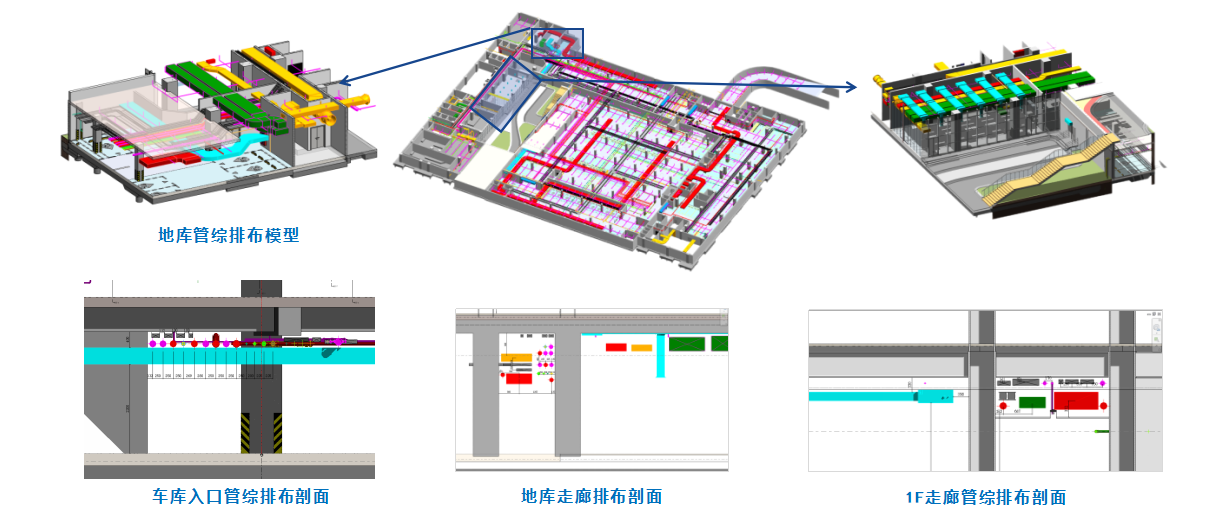

管線綜合排布
  對于地庫、主樓管線密集排布的重點區域，預先進行管綜排布，確定各管道位置及標高，避免交叉造成返工浪費。

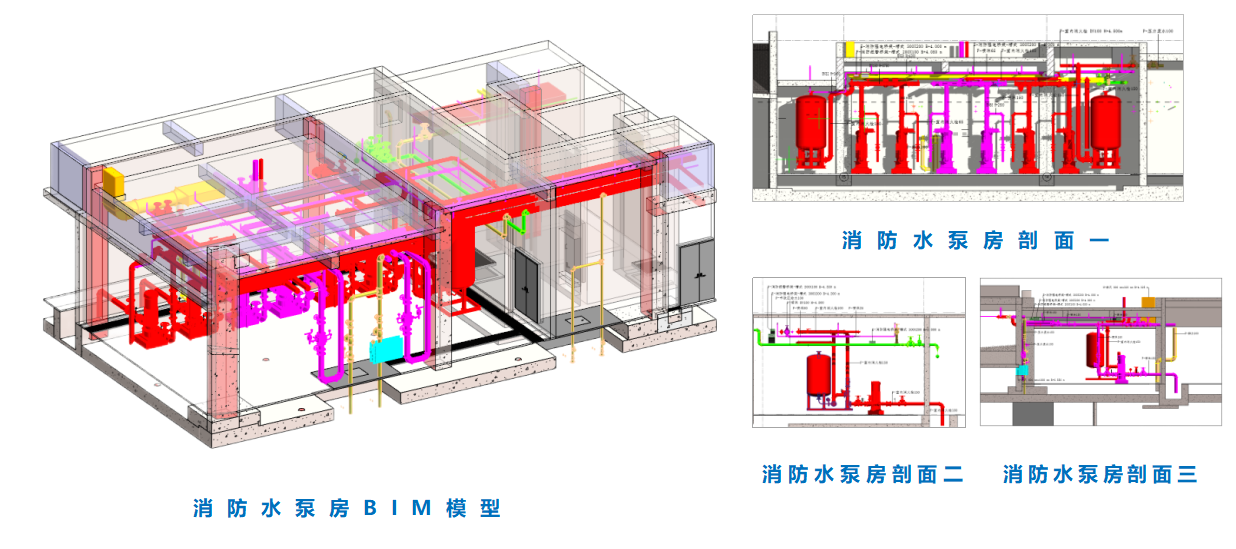

機房深化
  機房內部管線復雜、設備眾多，通過BIM模型搭建進行機房深化。將設備、管道、閥門進行提前排布與施工模擬驗證?；贐IM模型進行施工交底，保障現場施工順利進行。

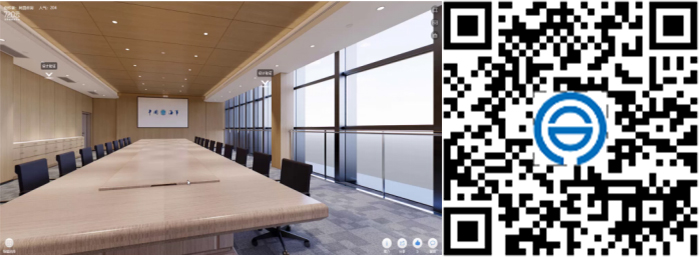

電子樣板間
  “VR電子樣板間”將設計圖紙真實還原。通過掃描二維碼，使參建各方便捷獲取設計信息，直觀感受建成后效果。

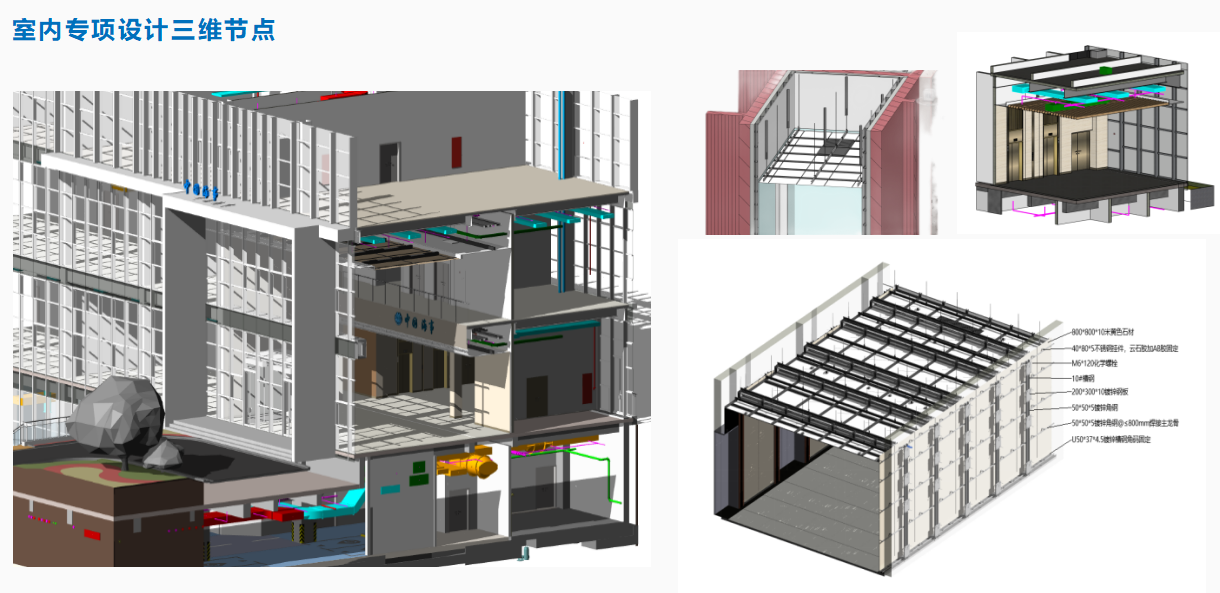

重要空間三維節點
  建立三維節點模型輔助設計、施工交底，協調建筑、結構、機電與精裝各專業間的設計沖突，以促進后續施工順利進行。

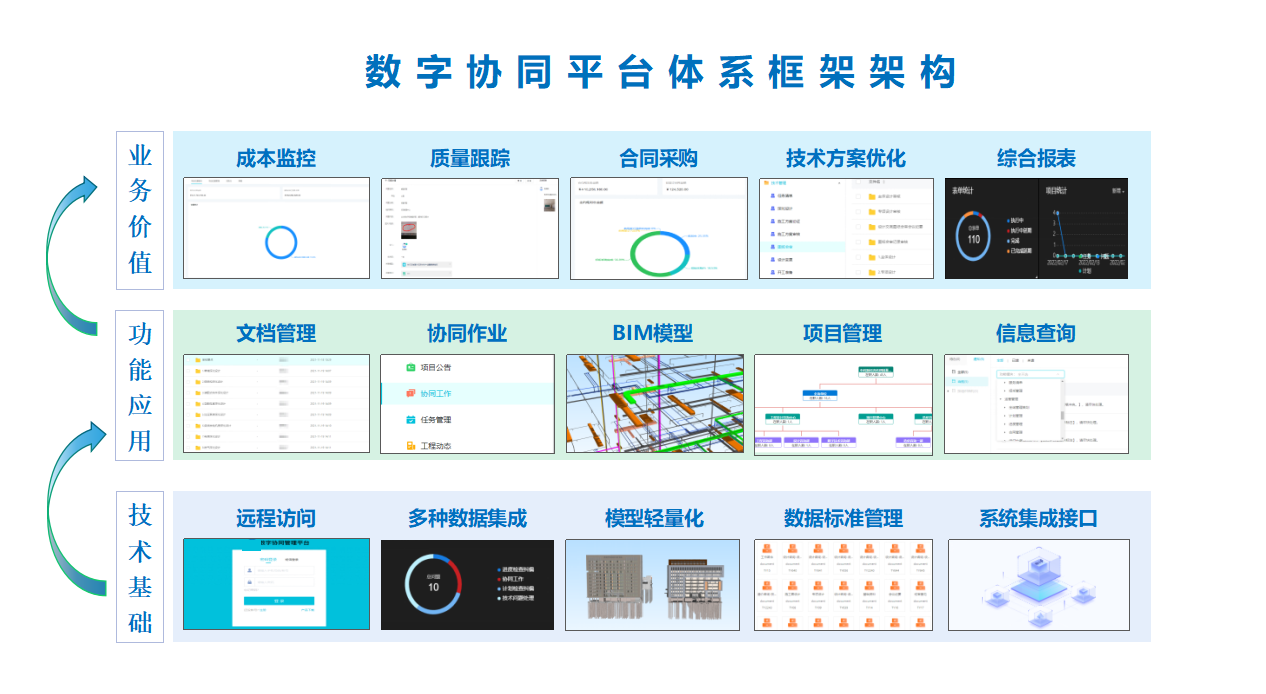

5、數字協同管理平臺綜合應用—讓項目管理更簡單，讓BIM應用更落地

  通過同圓咨詢自主研發的輕量化BIM協同管理平臺進行設計協同管理、現場工程管理、施工進度管理、安全管理，實現了全過程的數字化管控。

BIM模型自由組合

  根據模型拆分原則，上傳多格式、多單體、多專業BIM模型。

  平臺可根據場景需要，自由組合模型，平臺形成組合模型列表，查看方式靈活。

多端口協同應用

  平臺支持WBG端、客戶端、手機端三端互通，數據信息三端同步，滿足多樣化應用場景。

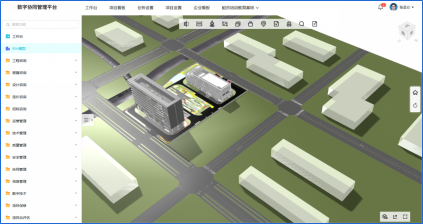

網頁端模型瀏覽

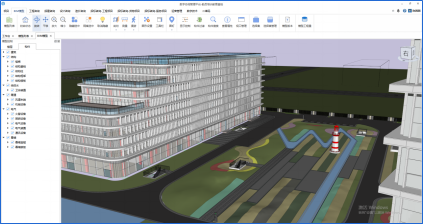

客戶端模型瀏覽

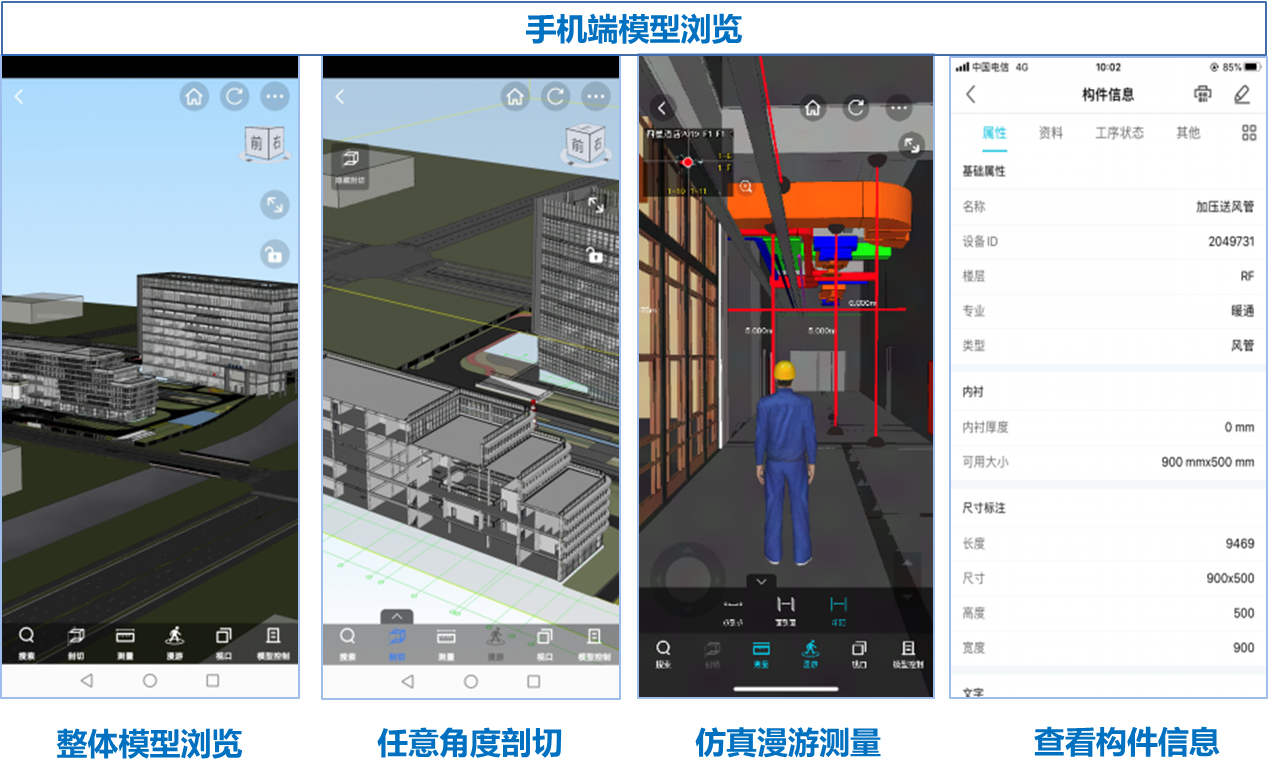

手機端模型瀏覽

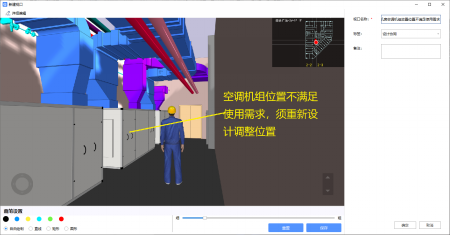

設計問題關聯BIM模型，平臺模型一鍵定位，各專業基于平臺進行設計優化調整

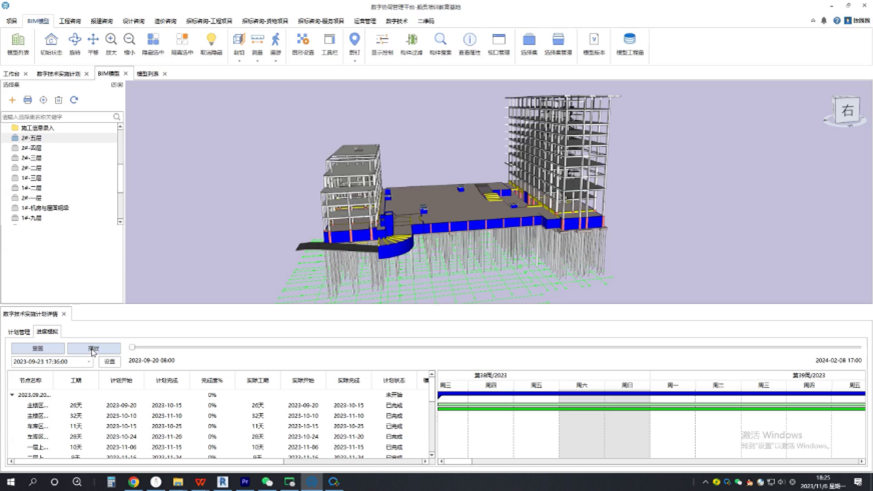

使用BIM技術將施工進度與BIM模型構件進行關聯，形成虛擬的施工模擬

管理成效—從方案到施工圖設計階段的數字化應用

1、三維核查

2、專項設計

  專項設計與主體設計各專業設計交圈不充分，多專業協同后發現眾多難以發現的設計問題，往往這類問題到了施工階段才會暴露。專項設計BIM應用實現了潛在問題的提前發現，提前解決。

3、凈高問題

  重要空間凈高不足等問題，初步設計階段發現并提出解決方案，直接從設計源頭進行優化，避免施工現場由于凈高問題導致項目拆改和返工。

4、數字協同管理平臺應用

  數字協同管理平臺使溝通更為便捷、協作更為緊密、管理更為有效；同時協助建設單位更好地管控項目，取得了巨大的綜合效益。
